无齿轮曳引机编码器更换步骤(图文版)

时间:2020-01-10     【转载】   来自:电梯维保

今年IRR陆续收到多起工地返回的带着M10×90MM螺栓尾巴的编码器,如图






原因:

更换方法错误,现场直接用10MM螺丝将编码器拧出,造成10MM螺丝永久性紧固在编码器上无法拆卸,导致编码器报废。

措施:

编制正确编码器更换步骤,普及到工程一线。

工具:

10 × 90mm螺栓,2.5mm内六角,5mm内六角,16mm扳手。如图




步骤:

1电梯打检修,确定轿厢无人;

2断电,变频器指示灯灭;

3拆除编码器线;

4卸掉罩壳;如图

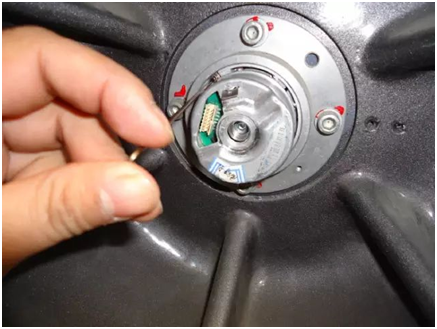

5用2.5内六角扳手松掉编码器涨紧螺丝,确认用手能够转动编码器,如图




6将固定编码的中心内六角螺丝M5 × 50逆时针松1.5圈左右,这一步非常重要,如图




7在编码器中心部位用手拧进M10 × 90mm螺栓,如图




8用16mm扳手沿顺时针转动M10 × 90mm螺栓,顶 M 5 × 50mm内六角螺丝端面,听到“咚”的轻轻一声,感觉M10 ×90螺栓松动,编码器锥头脱离主机锥套,停止扳手用力,退出10 ×90螺栓,如图




9. 再退出固定编码器的内六角M5 × 50mm螺栓,如图




10.卸下编码器。如图
