  电路分析：前些天发表了一篇微文“三菱凌云2特殊故障一例”，文中涉及到三菱电梯的抱闸开关问题，虽在实际检修中排除了故障，但对抱闸控制部分电路仍有不明白的地方。

  后来也听人说三菱的抱闸开关三个接点，跟一般的抱闸开关不一样如何。又在网上也搜到了一篇有关抱闸开关三根线接法的文章，但讲的还不透彻。

  咱也不是三菱的人，咱也不好问，就继续结合实际，再研究图纸。

  参见图纸1。先分析抱闸初始动作过程，按常规的习惯，初始动作之前，接触器工作的是常闭接点。那图中抱闸接触器LB的常闭接点，在主接触器5吸合时应有电流过来，但再往下到抱闸开关上接的却是常开点，电还是过不来的！

  只能说初始时这条电路是不通的。电流只能是LB吸合后，从常开接点(闭合)过来又经抱闸常闭接点到抱闸线圈的，并给了反馈接点PH插件。待抱闸瞬间动作，常闭接点又断开，所以在反馈点显示瞬间电压。参见图2。

  那么回过头来又不懂LB的常闭接点作啥用？是不厂家画错了？直到抱闸停止时，又检测到瞬间电压才反应过来！才明白LB常闭接点的作用。

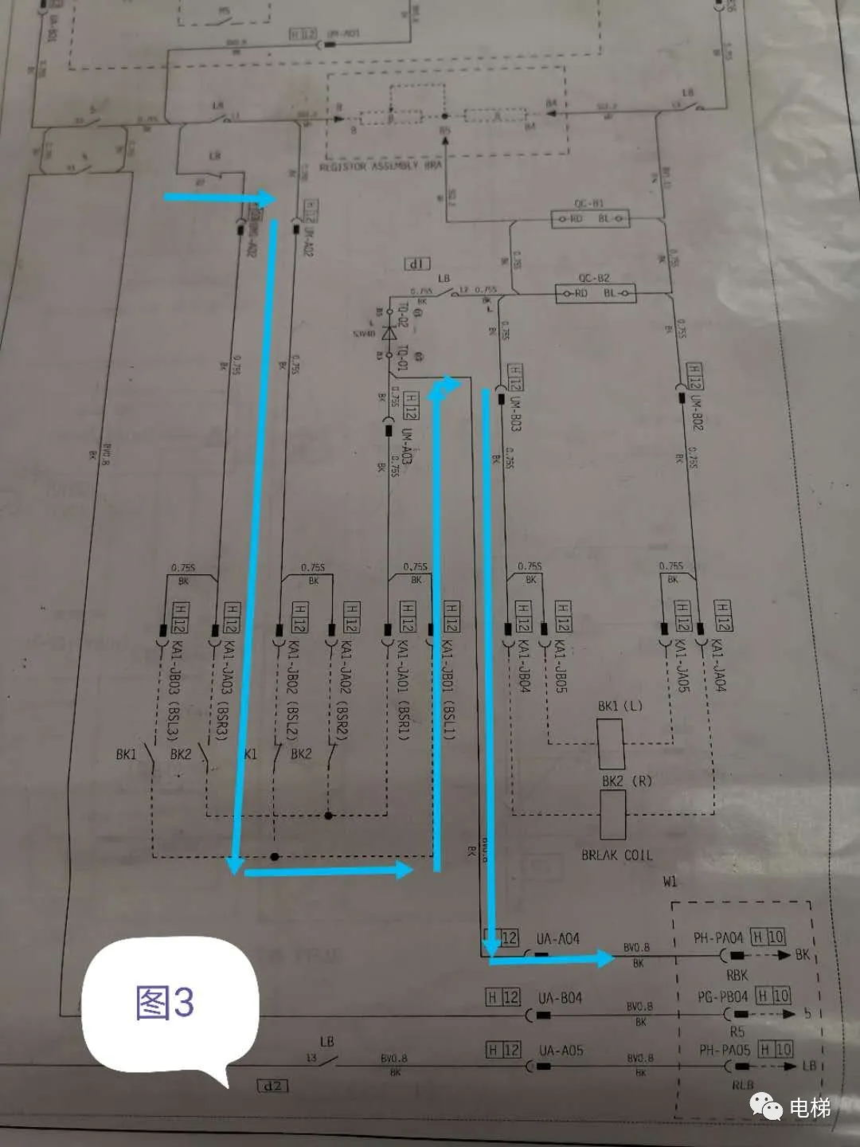

  原来，停机时，LB先释放，常闭接点通了，电流瞬间又从抱闸开关的常开接点（接通）过来，给了反馈接点，待抱闸释放，抱闸常开接点复位(断开)，监测信号消失。参见图3。

  至此，才算明白了抱闸电路的控制原理，差点冤枉了厂家的绘图员。也说明该机设计的是抱闸开闭时都有检测。

那么咱们再遇到抱闸相关问题时，只需测量反馈点PH插件A4脚的两个瞬间电压，就可判断抱闸开关及LB的工作是否正常了。

敬请三菱专家批阅作业对错。

作者：电梯老韩
